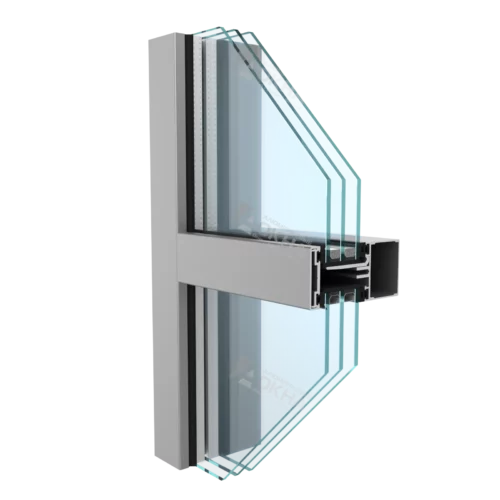

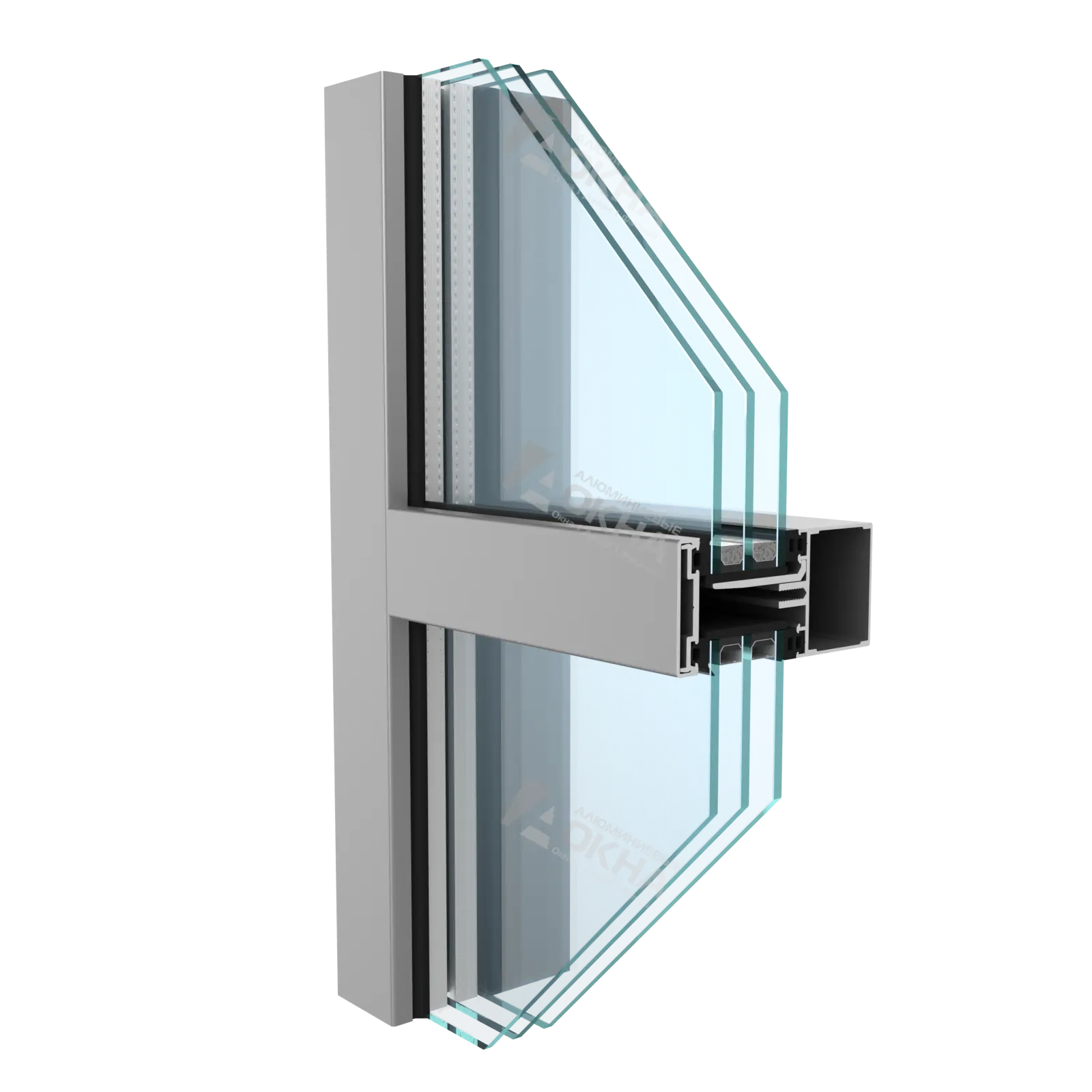

Стоечно-ригельная система TFS 50
TFS 50 — стоечно-ригельная фасадная система Татпроф. Из неё собирают витражи, фасады зданий, зенитные фонари и стеклянные кровли.
Каркас состоит из стоек и ригелей с видимой шириной 50 мм, глубину стоек подбирают под проект. Остекление бывает классическим, структурным и с имитацией структурного. Как мы делаем фасады под ключ — на странице «Фасады».
Характеристики
- Назначение
- Фасадные светопрозрачные конструкции
- Видимая ширина ригеля
- 50 мм (45–145 мм) и 60 мм (155–205 мм)
- Видимая ширина стоек
- 50 мм
- Видимая глубина стоек
- 55–243 мм
- Толщина заполнения
- стандартное остекление — 4–68 мм, структурное — 4–70 мм, имитация — 18–70 мм
- Теплотехнические характеристики
- Rпр до 1,2 м²·°С/Вт
- Линейка стоек
- 23 варианта, Iₓ 25–2 283 см⁴
- Линейка ригелей
- 12 вариантов — 50 мм, 4 варианта — 60 мм
- Повороты
- на любой внешний угол до 90°, повороты стоек в плоскости остекления, радиусное остекление моллированными стеклопакетами
- Варианты исполнения
- Вертикальный и наклонный фасад, зимние сады
- Водонепроницаемость
- 1 250 Па
В линейке много типоразмеров стоек и ригелей, поэтому каркас можно рассчитать на высотное здание и большие нагрузки. Элементы крепятся скрыто, снаружи их не видно.
Теплоизолирующие вставки и уплотнители из EPDM держат тепло и не пропускают воду. В структурном варианте снаружи видно почти одно стекло.
Чем хороша TFS 50
Окна TWS 72 для витража
Оконная система, которую встраивают в фасад TFS 50. Цена — за типовой размер.
Классическое одностворчатое окно TWS 72 800×1600 мм
Тип открывания: поворотно-откидной
Цвет: RAL 7024 (Серый антрацит)
Фурнитура: Stublina (Поворотно-откидная(СКРЫТАЯ))
Стеклопакет: Стеклопакет двухкамерный мультифункциональный.
Классическое двухстворчатое окно с импостом TWS 72 1600×1600 мм
Тип открывания: поворотно-откидной
Цвет: RAL 7024 (Серый антрацит)
Фурнитура: Stublina (Поворотно-откидная(СКРЫТАЯ))
Стеклопакет: Стеклопакет двухкамерный мультифункциональный.
Классическое двухстворчатое окно TWS 72 1600×1600 мм
Тип открывания: поворотно-откидной
Цвет: RAL 7024 (Серый антрацит)
Фурнитура: Stublina (Поворотно-откидная(СКРЫТАЯ))
Стеклопакет: Стеклопакет двухкамерный мультифункциональный.
Цвет профиля — любой из 200 по RAL
Профиль красим по каталогу RAL, в нём 200 оттенков. Цвет подбирают к фасаду, соседним окнам или отделке комнаты. Ниже — стандартные цвета и фактуры. Как сравнить цвет с образцом покрытия, рассказали в статье.
